EDIL P.O. - Soporte de Paneles Horizontales

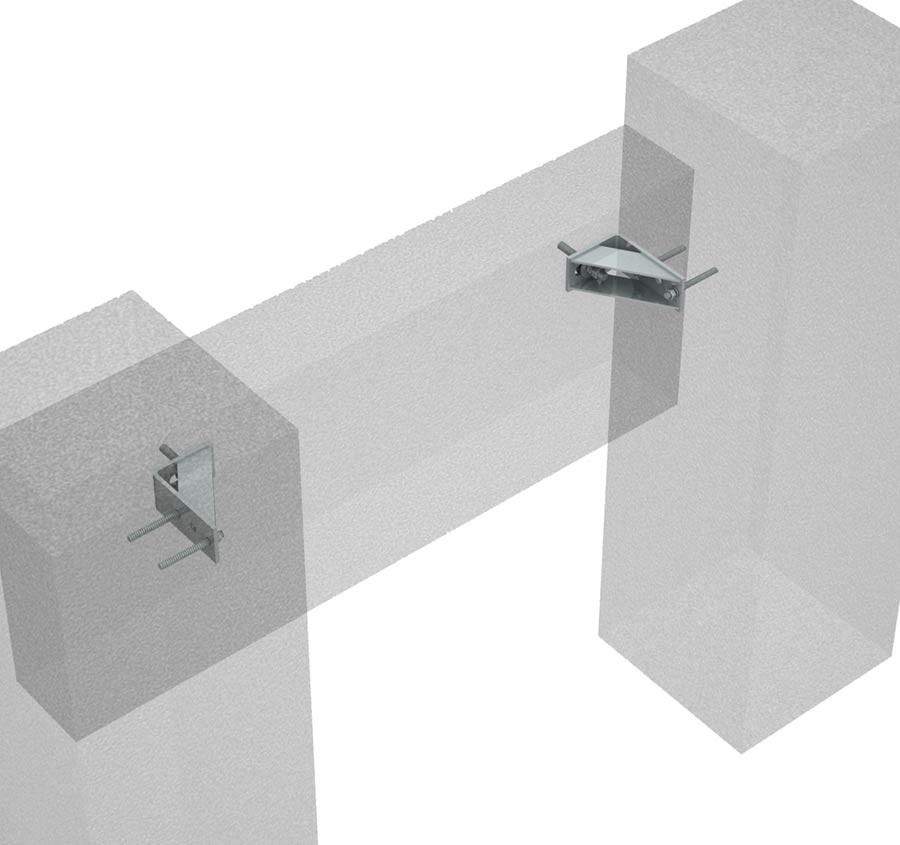

El soporte EDIL PO es un elemento de acero estructural diseñado para evitar el vuelco de los paneles de revestimiento horizontal montados en el exterior de los pilares.
Las medidas constructivas y las prescripciones de uso hacen que este tipo de unión ofrezca una resistencia mecánica eficaz contra el vuelco del revestimiento y, al mismo tiempo, permita los desplazamientos relativos entre la estructura y el panel en el plano del panel, debidos a los movimientos de la estructura portante.

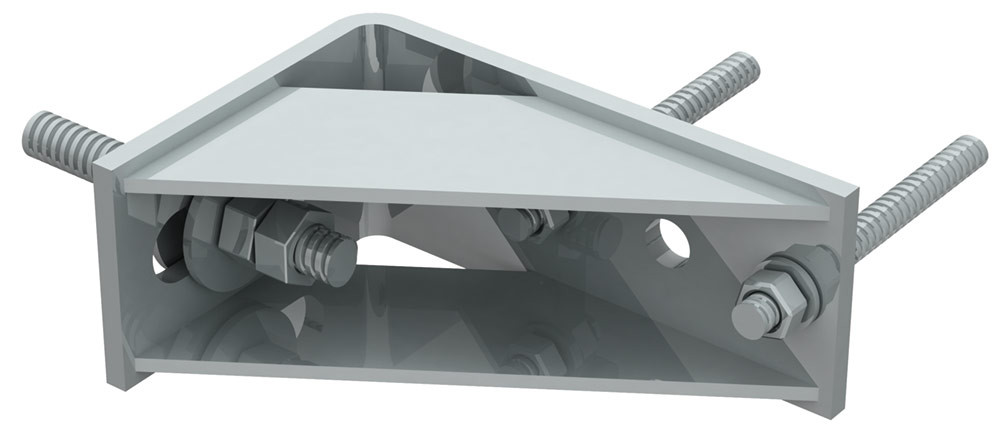

El elemento ha sido concebido para crear una unión que evite cualquier interacción directa entre los componentes no estructurales y la estructura portante del edificio, con el fin de no modificar el esquema estático existente. En el lado del pilar del soporte hay orificios para los tacos, mientras que en el lado del panel hay una ranura dimensionada para permitir las tolerancias de montaje adecuadas (por ejemplo, para evitar interferencias con la armadura), así como para permitir los desplazamientos relativos previstos para el elemento, aproximadamente iguales a ±30 mm. La presencia de refuerzos se debe a que la conexión debe ser capaz de transferir una fuerza de tracción considerable.
El EDIL PO se suministra con galvanizado electrolítico.
