Caja ST


Sistema de retención - CAJA ST

Introducción

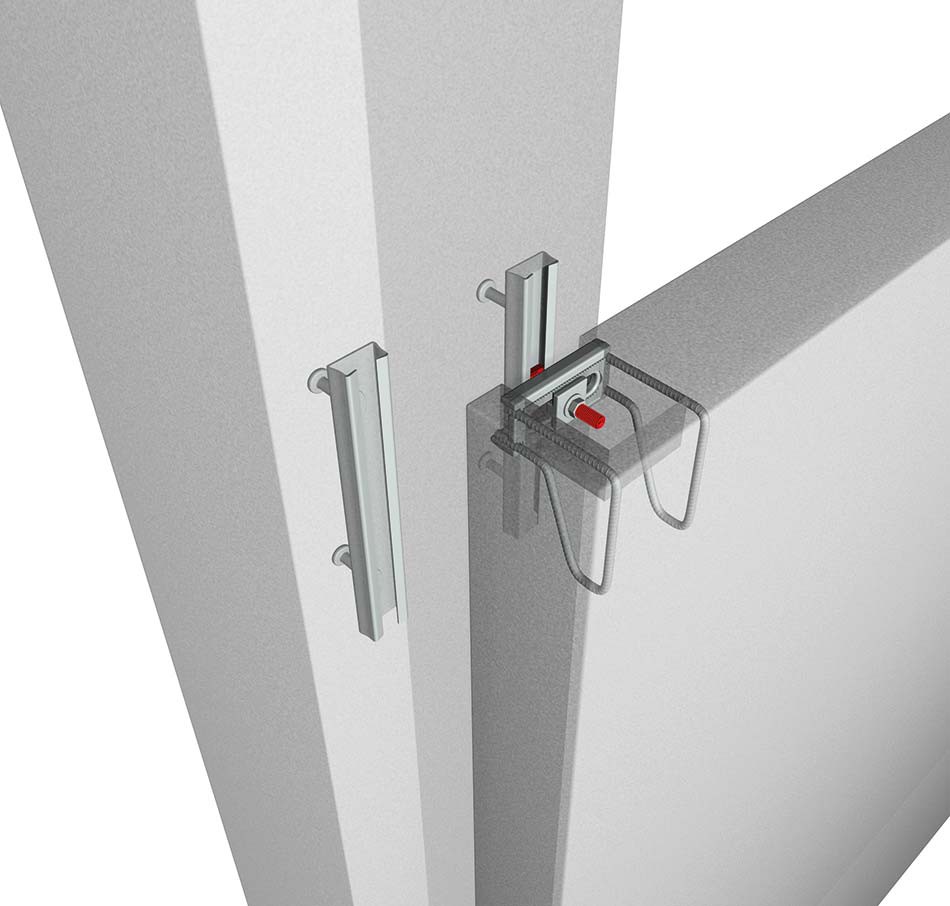

El sistema de retención EDILMATIC con CAJA ST se propone como una solución sencilla y eficaz para fijar los paneles de fachada y/o de revestimiento a las estructuras de hormigón.

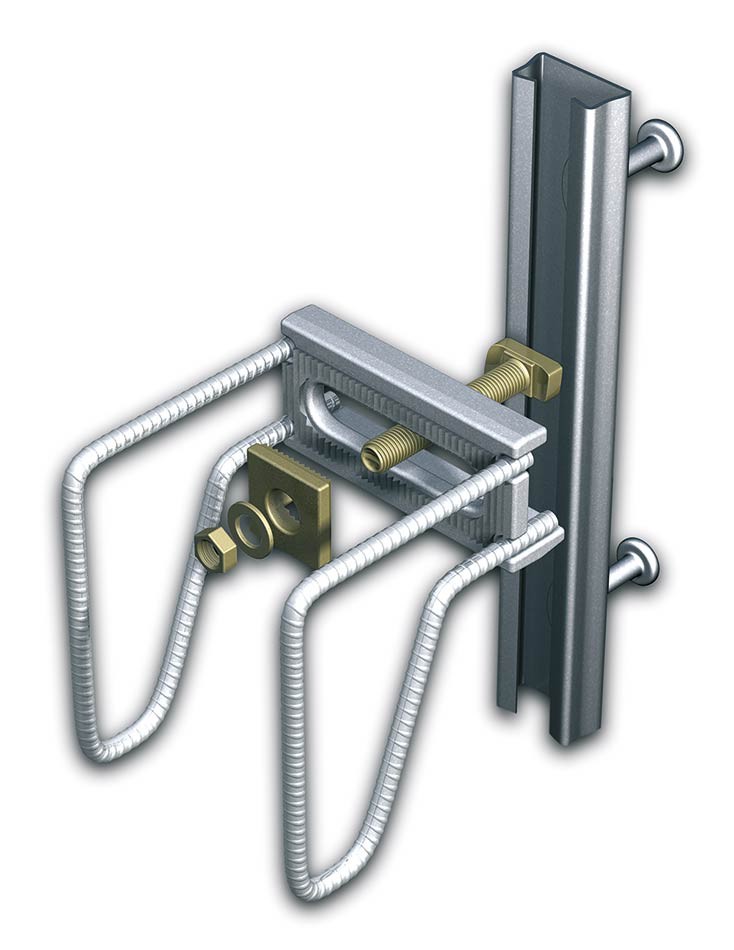

El sistema está compuesto por:

  • la CAJA ST, que se coloca en el elemento a fijar (normalmente en el borde superior de los paneles);
  • trozos de perfil insertados en el elemento de anclaje (pilares, cornisas, aleros, etc.);
  • bulones, tuercas, arandelas o contraplacas, que se utilizan en la fase de montaje de los elementos.
La CAJA ST está disponible en cuatro versiones con diferentes dimensiones:
  • Caja ST60Z, con ranura estriada de 60 mm;
  • Caja ST90Z, con ranura estriada de 90 mm;
  • Caja ST120, con ranura lisa de 120 mm;
  • Caja ST160, con ranura lisa de 160 mm.
La resistencia de diseño al estado límite último del inserto es de 26,6 kN para todos los modelos.

La resistencia de diseño al estado límite último del nodo viene determinada por el tipo de perfil utilizado.

Todas las cajas ST se suministran con galvanizado electrolítico.
