Mensulas MT

Sistema de Apoyo EDILMATIC

El sistema de apoyo EDILMATIC se ofrece como una solución racional, sencilla y segura para resolver los problemas de apoyo de los paneles prefabricados montados en columnas externas y de los elementos estructurales prefabricados en general. Elimina por completo los problemas de espacio durante el almacenamiento y el transporte de los elementos estructurales que se van a montar y resuelve los problemas de creación de compartimentos (antiestéticos) en caso de reutilización del pilar, permitiendo amplios ajustes a lo largo de los tres ejes cartesianos.

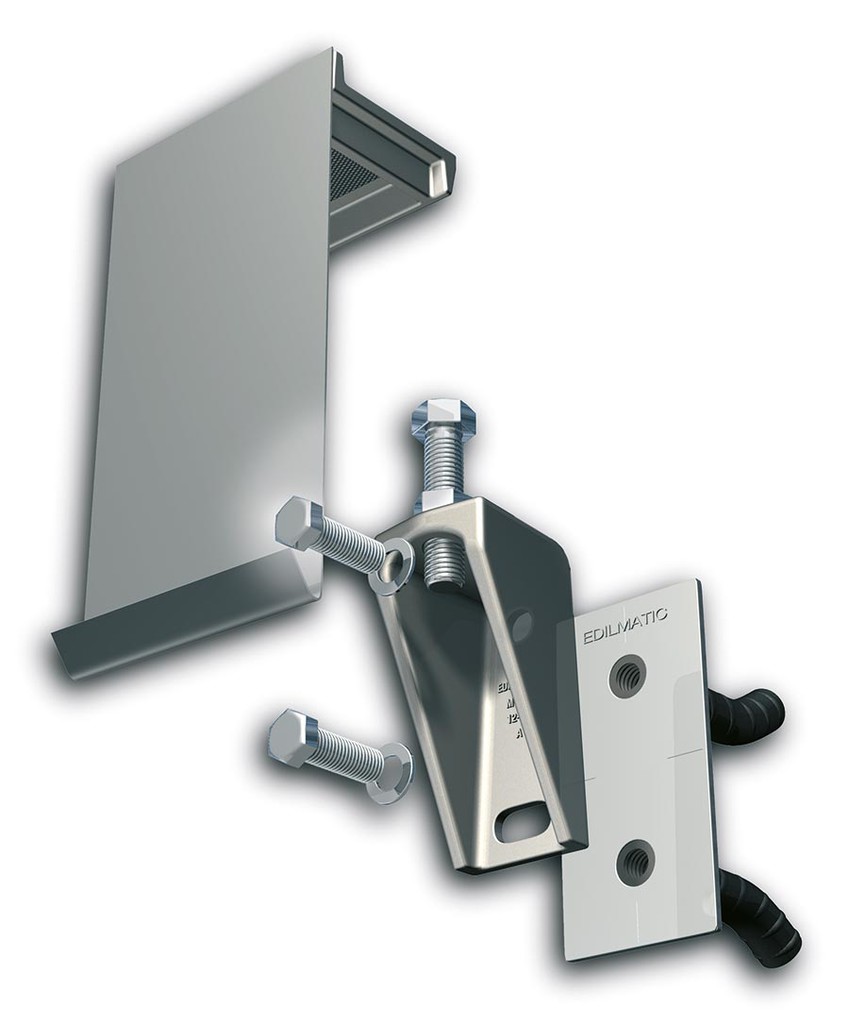

Los Elementos

El sistema consta básicamente de tres elementos:

PLACA DE ANCLAJE
Inserto que se coloca dentro del elemento portante, es decir, un pilar.

REPARTIDOR DE CARGA
Inserto que se coloca dentro del elemento soportado, es decir, un panel.

MENSULA
Elemento de acero para conectar los dos insertos, suministrado completo con bulones y tuercas.

Todos los componentes están galvanizados con zinc electrolítico según la norma UNI EN ISO 2081.

Las tipologías

En función de la capacidad de carga, hay cinco modelos disponibles:

Mensula tipo MT2: carga máxima 20 kN.

Mensula tipo MT4: carga máxima 40 kN.

Mensula tipo MT6: carga máxima 60 kN.

Mensula tipo MT9: carga máxima 90 kN.

Mensula tipo MT12: carga máxima 120 kN.

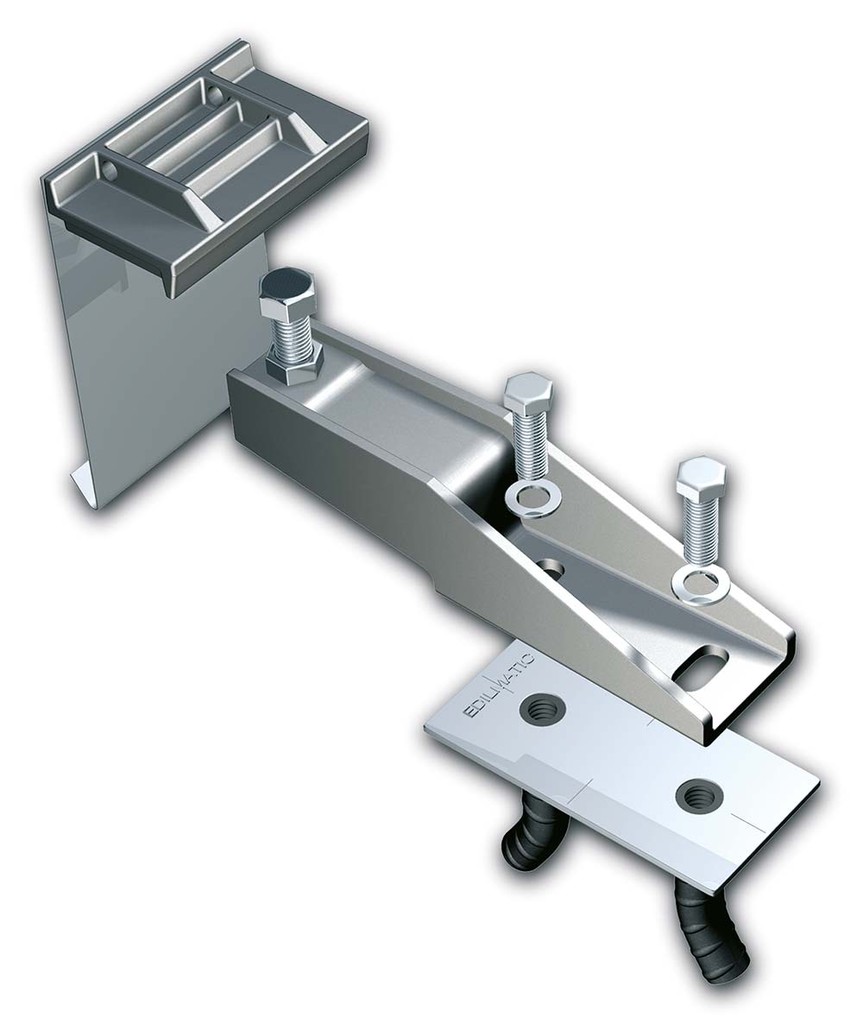

El soporte MT también está disponible en «versión horizontal», con mayor distancia de carga, en los siguientes modelos:

Mensula tipo horizontal MOT3: carga máxima 30 kN.

Mensula tipo horizontal MOT6: carga máxima 60 kN.

Para todos los modelos hay disponibles versiones «elevadas» y «rebajadas» en caso de que sea necesario un mayor ajuste vertical.

En caso de errores de posicionamiento de la placa de anclaje, hay disponibles modelos de «recuperación de errores».

Todos los componentes están galvanizados con zinc electrolítico según la norma UNI EN ISO 2081.
