EDIL T.P. - Conexión Viga-Pilar

Es la versión ampliada de la conexión Tegolo-Viga EDIL T.T..

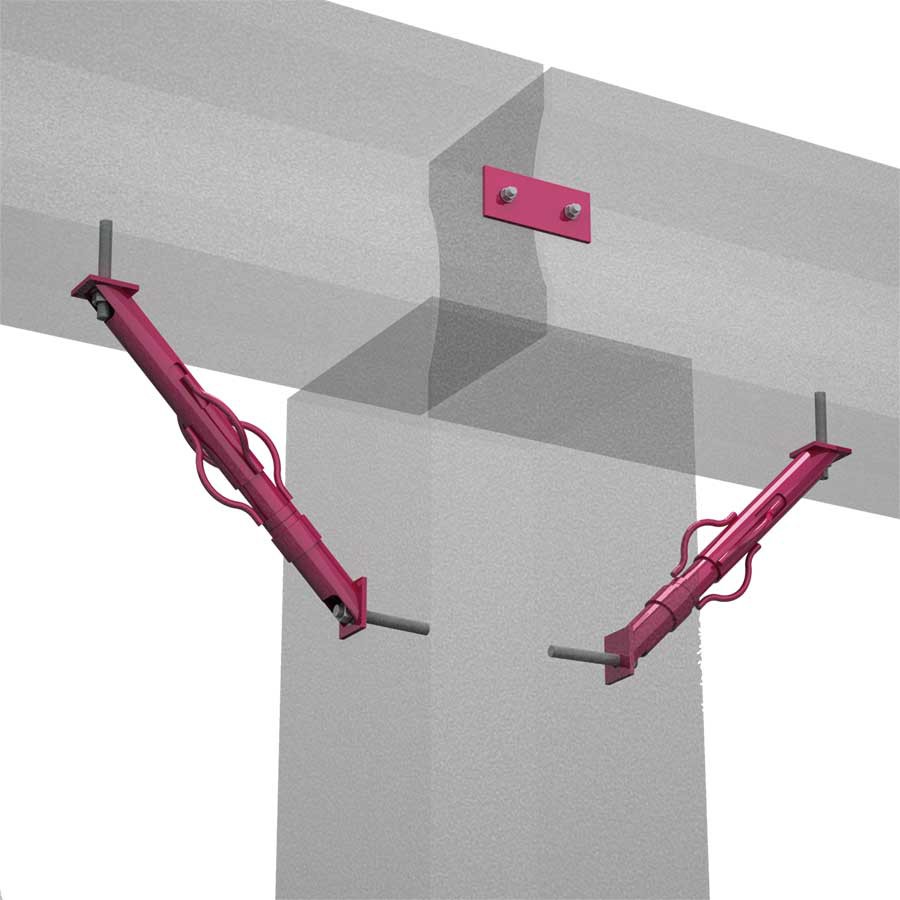

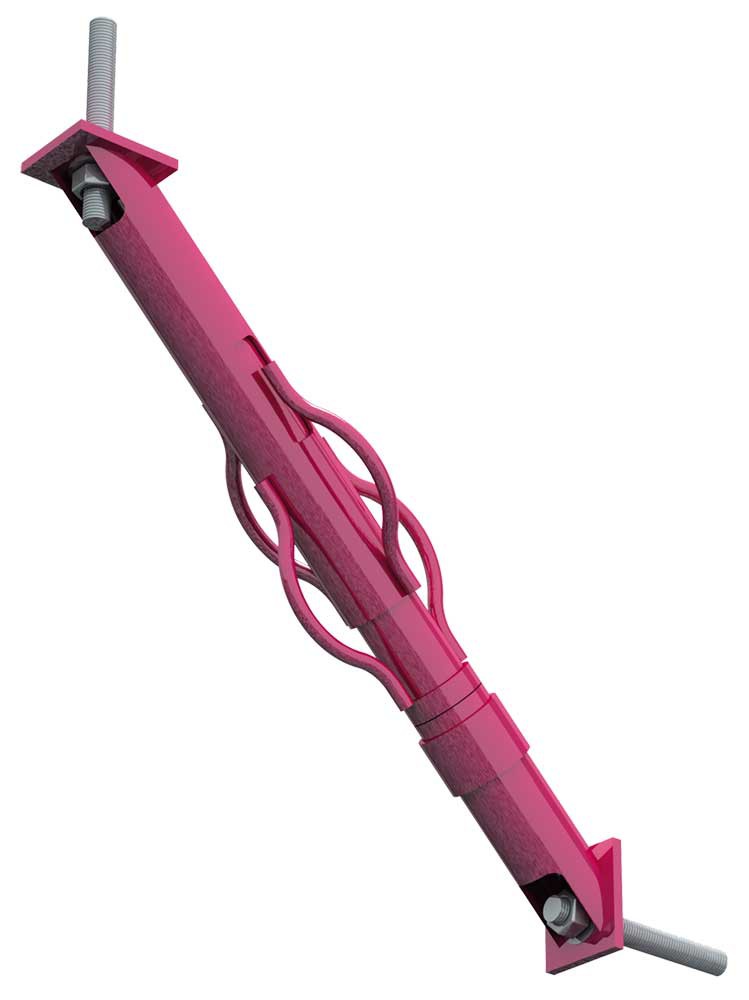

Se propone para la conexión Viga-Pilar. El objetivo del sistema es garantizar un apoyo bilateral entre los extremos de las vigas y la parte superior de los pilares, manteniendo el esquema estático preexistente. El sistema constructivo es idéntico al de la conexión EDIL T.T., con tubos de acero debidamente ensamblados y con orificios para las fijaciones, realizados en los extremos. Las dimensiones son necesariamente mayores que las de EDIL T.T., ya que las masas de los elementos que se van a conectar (masa del elemento y masas correspondientes a las cargas permanentes estructurales y no estructurales que soporta) son mucho mayores. También en este caso se trata de un sistema «dúctil», diseñado para que, en caso de terremoto, se limiten las acciones transmitidas a las estructuras mediante la plastificación de los redondos externos (elementos curvilíneos). La conexión Edil T.P. también debe aplicarse en caso de que ya existan pasadores de conexión entre la viga y el pilar, ya que estos acoplamientos han demostrado ser insuficientes para transferir las acciones derivadas del terremoto de proyecto.
