Sistema de elevación

El sistema de elevación Edilmatic EMP es un dispositivo eficaz, seguro y fácil de usar, diseñado para la elevación y el movimiento de productos prefabricados de hormigón. Se puede utilizar tanto en la fábrica, en las operaciones de desmoldeo y almacenamiento, como en la obra para la colocación y el montaje de los elementos.

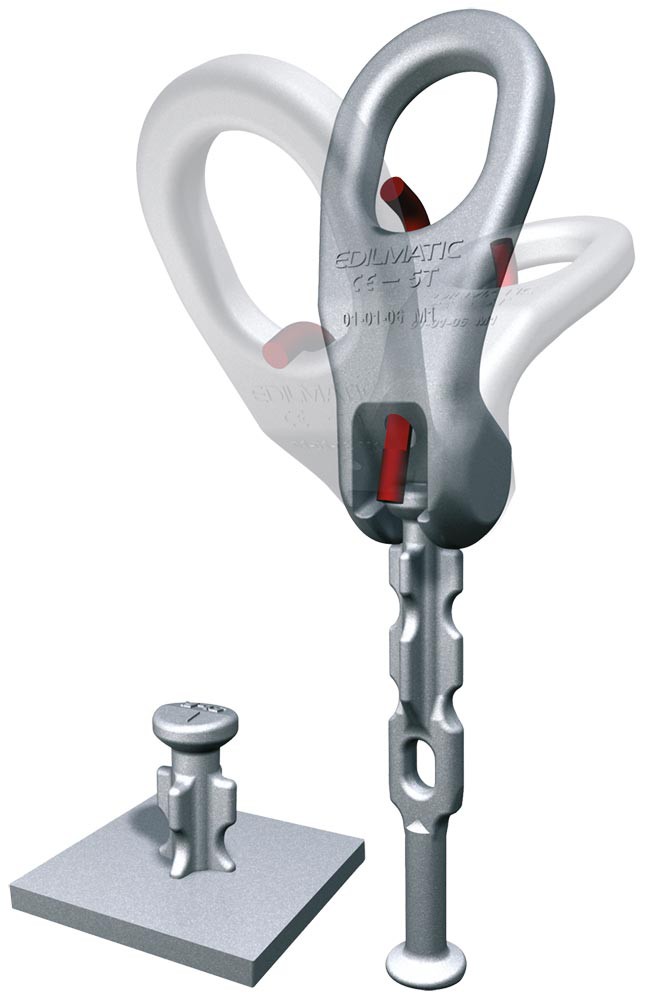

Básicamente, consta de un inserto, una espiga de elevación, que debe colocarse previamente en los encofrados antes del vertido de los productos prefabricados, y de un manija para enganchar la espiga durante la manipulación, que actúa, en la práctica, como conector entre el «equipo de elevación» (grúas, puentes grúa, etc.) y el inserto en el hormigón.

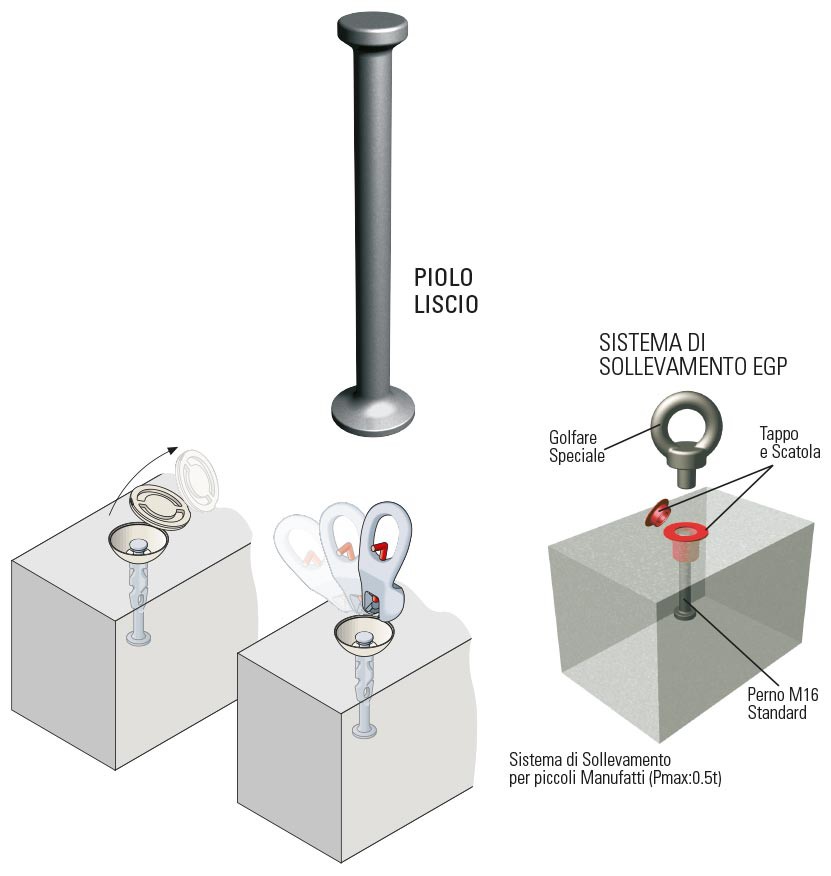

La espiga se suministra con una campana de contención, accesorio indispensable para crear el hueco en el prefabricado, que permite que la cabeza de la espiga quede «a la vista» en su superficie y permite el posterior «enganche» con la manija.



La manija está equipada con un pasador de seguridad deslizante, que indica el correcto enganche de los dos componentes.



Con el sistema de elevación Edilmatic EMP se prevén dos configuraciones de elevación bien diferenciadas con diferentes capacidades máximas útiles aplicables (Pu):



1) Elevación de los elementos desde la posición vertical.
2) Elevación de los elementos desde la posición ortogonal (volteo-basculamiento)



Para la elevación vertical se distinguen además otras dos posibles configuraciones:



1a) Elevación y transporte con cables verticales;
1b) Elevación y transporte con cables inclinados.



Las capacidades útiles (Pu) indicadas para los distintos tipos de espigas son efectivas e incluyen ya los distintos coeficientes de incremento debidos a los factores anteriormente mencionados.



Para elegir el tipo de espiga que se va a utilizar, es necesario, en la práctica, determinar el peso del producto (Pe) y el número de espigas (n.º de espigas) que se va a utilizar, respetando siempre las distancias mínimas desde los bordes de los elementos y los espesores mínimos de los mismos.
