EDIL P.O. Staffa per pannelli orizzontali

EDIL P.O. Staffa per pannelli orizzontali

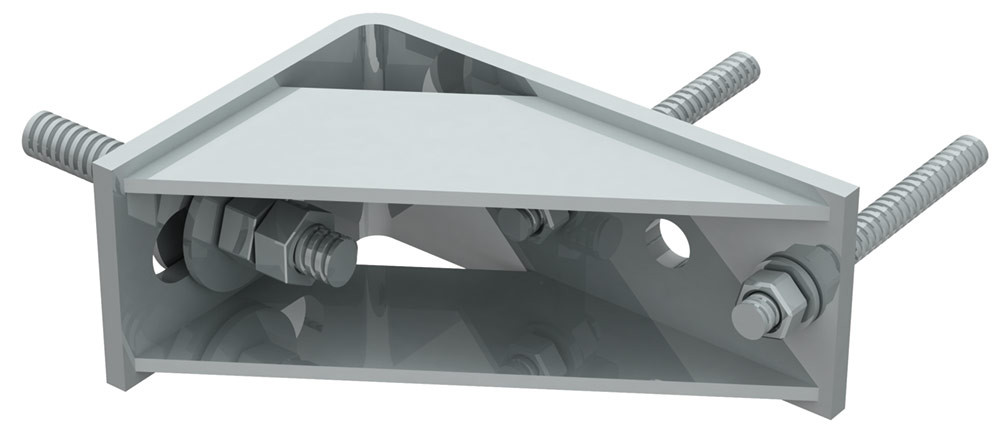

E’ un semplice angolare in acciaio proposto per il vincolo dei Pannelli di tamponamento orizzontali montati esternamente ai pilastri.
Alcuni accorgimenti costruttivi, ed alcune prescrizioni di utilizzo fanno sì che questo tipo di vincolo possa offrire un’efficace resistenza meccanica contro il ribaltamento del tamponamento ed al tempo stesso consentire le traslazioni relative struttura-pannello nel piano del pannello (spostamenti della struttura portante).

E’ stato progettualmente ritenuto importante creare un vincolo che eviti qualunque collaborazione diretta tra i componenti non strutturali e l’ossatura portante dell’edificio e che non modifichi lo schema statico preesistente. Nel lato Pilastro dell’angolare sono presenti fori per i tasselli mentre nel lato pannello è ricavata un’asola dimensionata per consentire sia le opportune tolleranze di montaggio (presenza di armatura) che per consentire gli spostamenti relativi previsti per l’elemento (approssimativamente ± 30 mm). La presenza dei rinforzi è dovuta al fatto che la connessione deve essere in grado di trasferire una forza di trazione proporzionale alla massa del pannello.








Caratteristiche

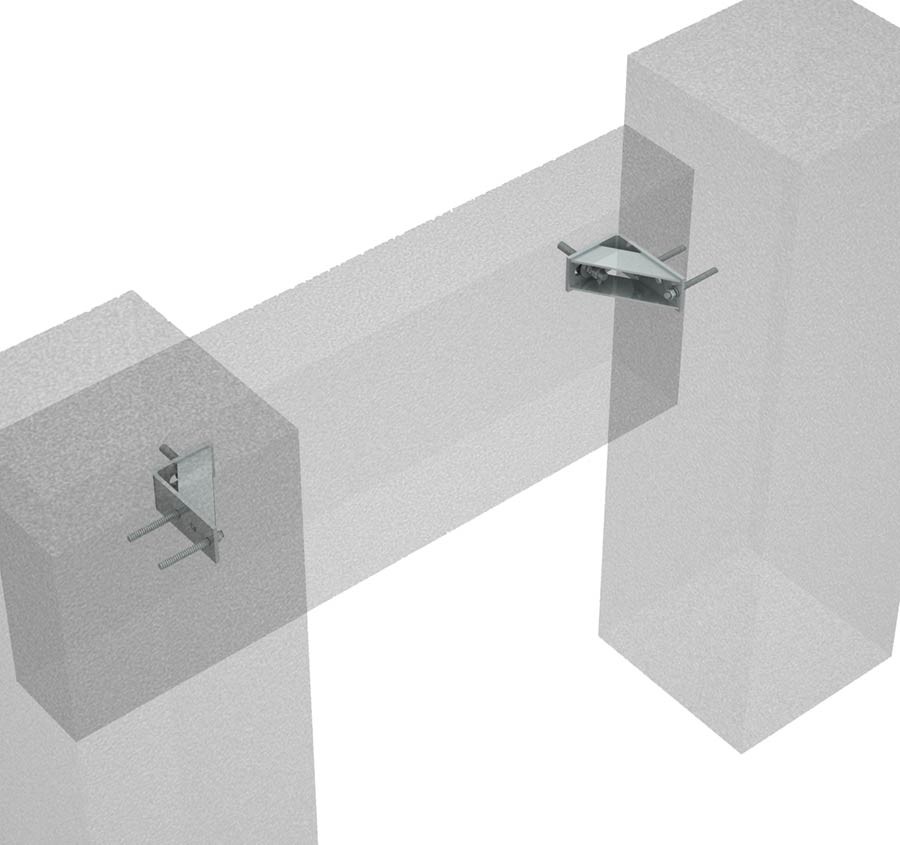

L’angolare EDIL P.O. è proposto per la ritenuta di Pannelli Orizzontali montati esternamente ai pilastri. Tramite tasselli il lato con i fori viene fissato nella parte laterale del Pilastro mentre il lato con l’asola viene fissato al pannello. Dopo l’installazione la connessione risulta facilmente ispezionabile e accessibile per eventuali operazioni di manutenzione.
La staffa Edil P.O. è costruita con acciai comuni previsti dalle NTC 2008. In tabella riportiamo le principali caratteristiche tecniche e le normative di riferimento.
Può essere fornita zincata elettroliticamente a freddo (zincatura bianca) o verniciata.
