Mensole MT

Il Sistema di appoggio EDILMATIC

Il Sistema di Appoggio Edilmatic, denominato Mensola MT, viene proposta come soluzione razionale, semplice e sicura per risolvere il problema dell'appoggio di pannelli prefabbricati in calcestruzzo. Elimina completamente problemi di ingombro durante lo stoccaggio ed il trasporto degli elementi strutturali ed evita la creazione di inestetici vani in caso di riutilizzo dei pilastri, consentendo inoltre ampie regolazioni lundi i tre assi cartesiani.

Il foro asolato nella parte inferiore della mensola consente di regolarne la verticalità nel caso di errori di posizionamento della Piastra Zancata.


Gli Elementi

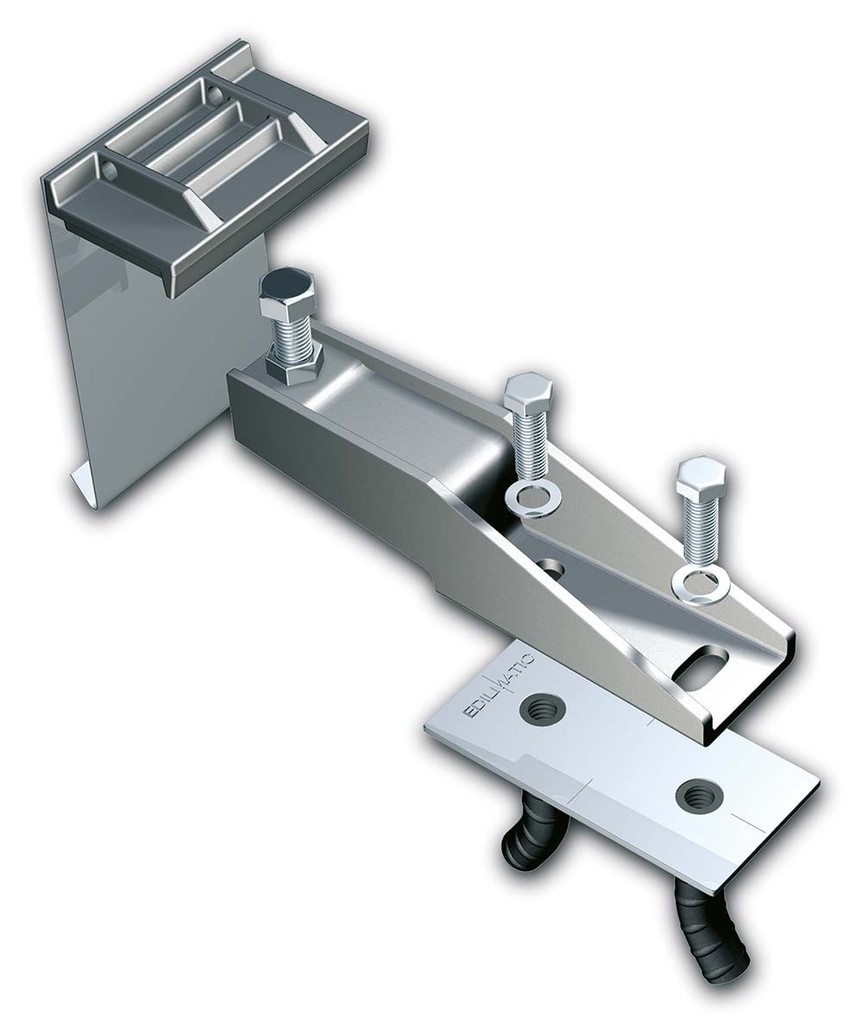

Il sistema si compone essenzialmente di 3 elementi:

PIASTRA ZANCATA (INSERTO)
da posizionare sull’elemento Portante (PILASTRO)

RIPARTITORE DI CARICO (INSERTO)
da posizionare nell’elemento Portato (PANNELLO)

MENSOLA di collegamento tra i due elementi.
Questa viene fornita completa di Bullone e Dado di regolazione e di Bulloni e Rondelle di Serraggio (5)

In base alla portata sono disponibili 4 modelli:

Mensola tipo MT4
portata massima 40 kN
(coeff. sicurezza a • 3)

Mensola tipo MT6
portata massima 60 kN
(coeff. sicurezza a • 3)

Mensola tipo MT9
portata massima 90 kN
(coeff. sicurezza a • 3)

Mensola tipo MT12
portata massima 120 kN
(coeff. sicurezza a • 3)

Oltre alle 4 tipologie standard di Mensole, sono disponibili 2 nuovi modelli di Mensole MT:

Mensola MT2 con portata da 20kN caratterizzata da un ingombro ridottissimo ed ideale per applicazioni con elementi di peso e dimensioni molto contenuti.
Mensola MOT6 Orizzontale con portata da 60kN studiata per il sostegno di elementi in CLS dove si renda necessario collocare il punto di appoggio su estradossi di Travi e/o Solai.

Tutti i componenti sono forniti zincati con zincatura elettrolitica Bianca a freddo  secondo UNI ISO 2081
