Giunto G.S.

E’ un sistema che sposa il concetto di “Resistenza Dinamica” per il vincolo tra elementi. Il principio progettuale è quello di creare due carrelli scorrevoli che consentono al nodo libertà di spostamento ma che al tempo stesso, offrono un’elevata resistenza di progetto.

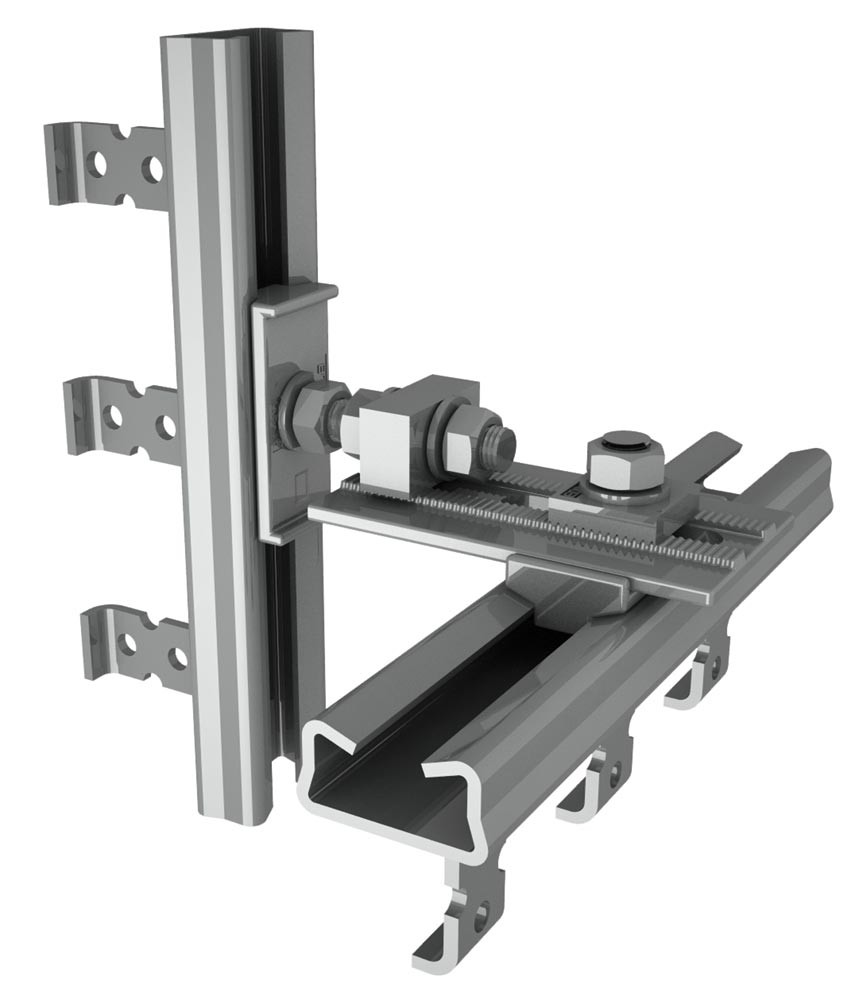

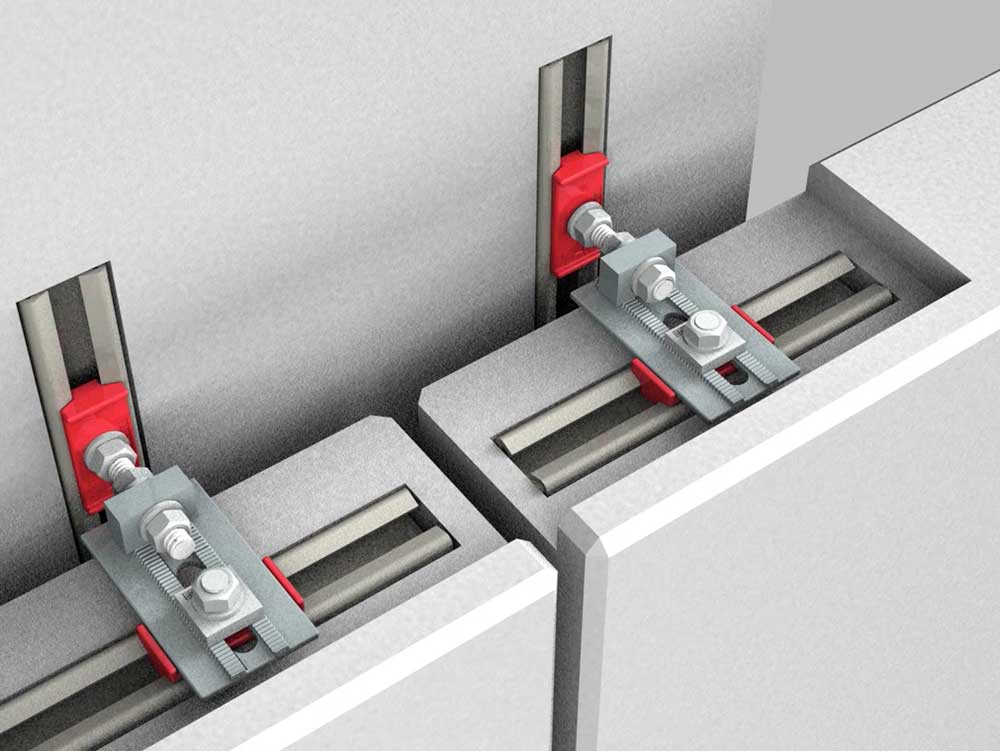

Il nuovo sistema viene proposto per la ritenuta di pannelli di tamponamento orizzontali, ma è adattabile anche ad altre tipologie di manufatti. E’ previsto l’utilizzo di profili incavi standard, di due “Giunti Scorrevoli GS” e di una piastra di collegamento “EDIL S” con bulloneria ed accessori di fissaggio. Sono disponibili due tipologie di Giunti da abbinare a 4 diverse tipologie di profili con resistenze di progetto “Rd” comprese tra 11 kN e 32 kN.

















Tutta la documentazione completa per questo tipo di connessione è disponibile presso l’Ufficio Tecnico Edilmatic e/o sul Catalogo Generale Edizione 02- Luglio 2011
